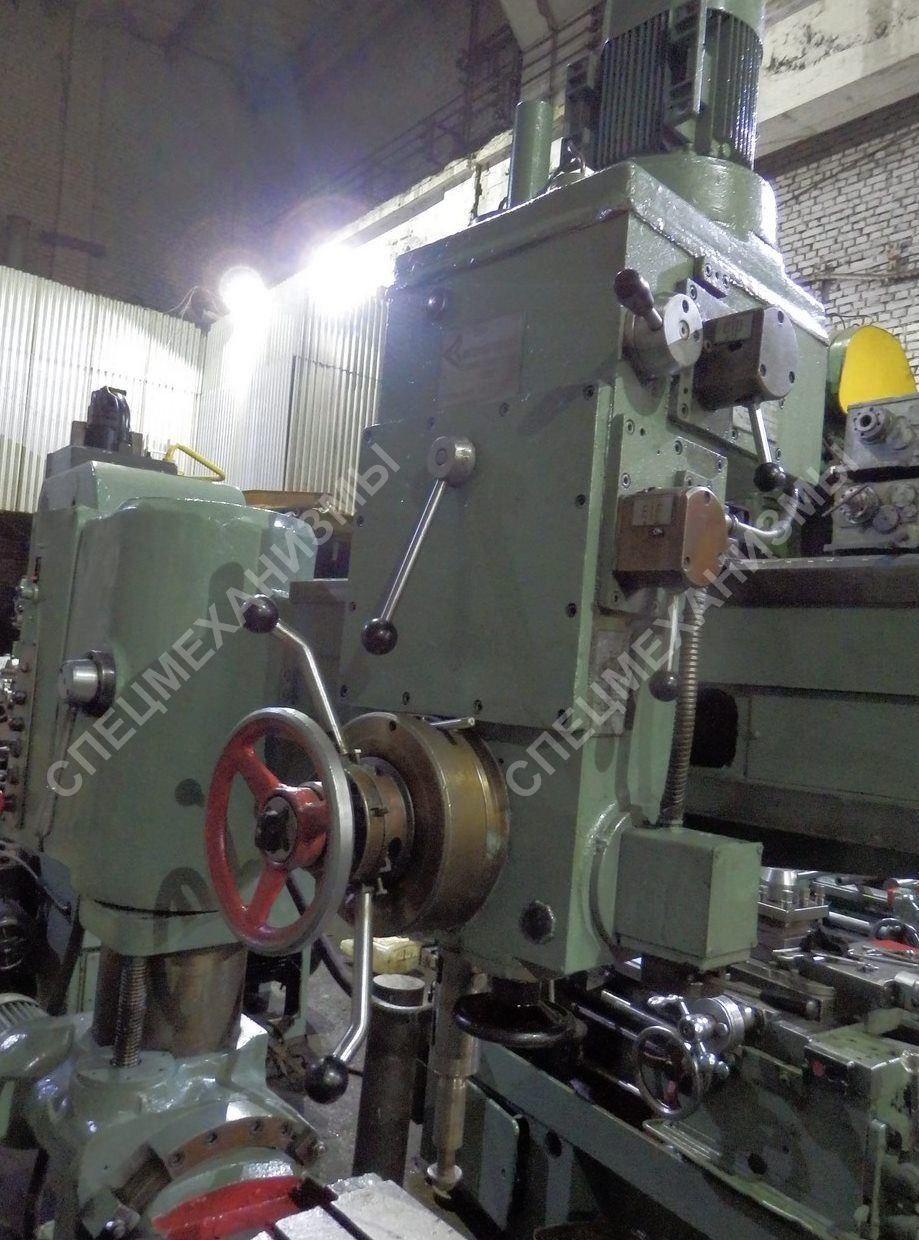

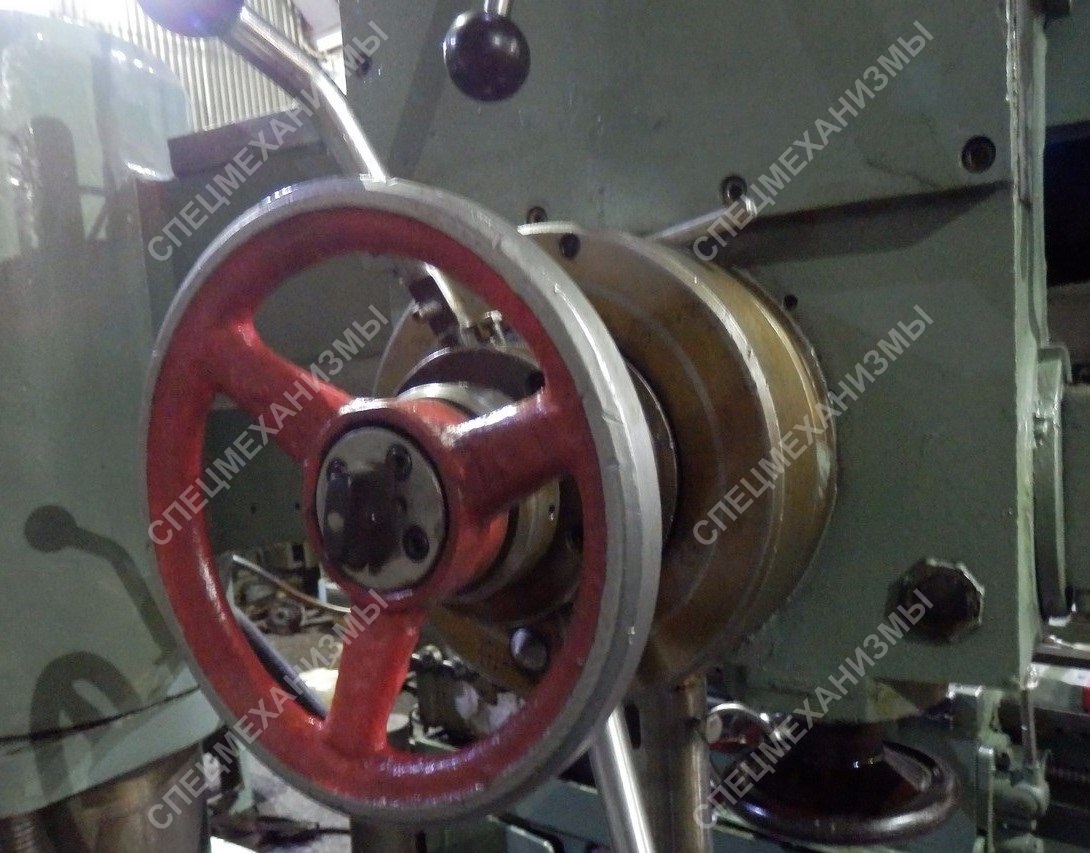

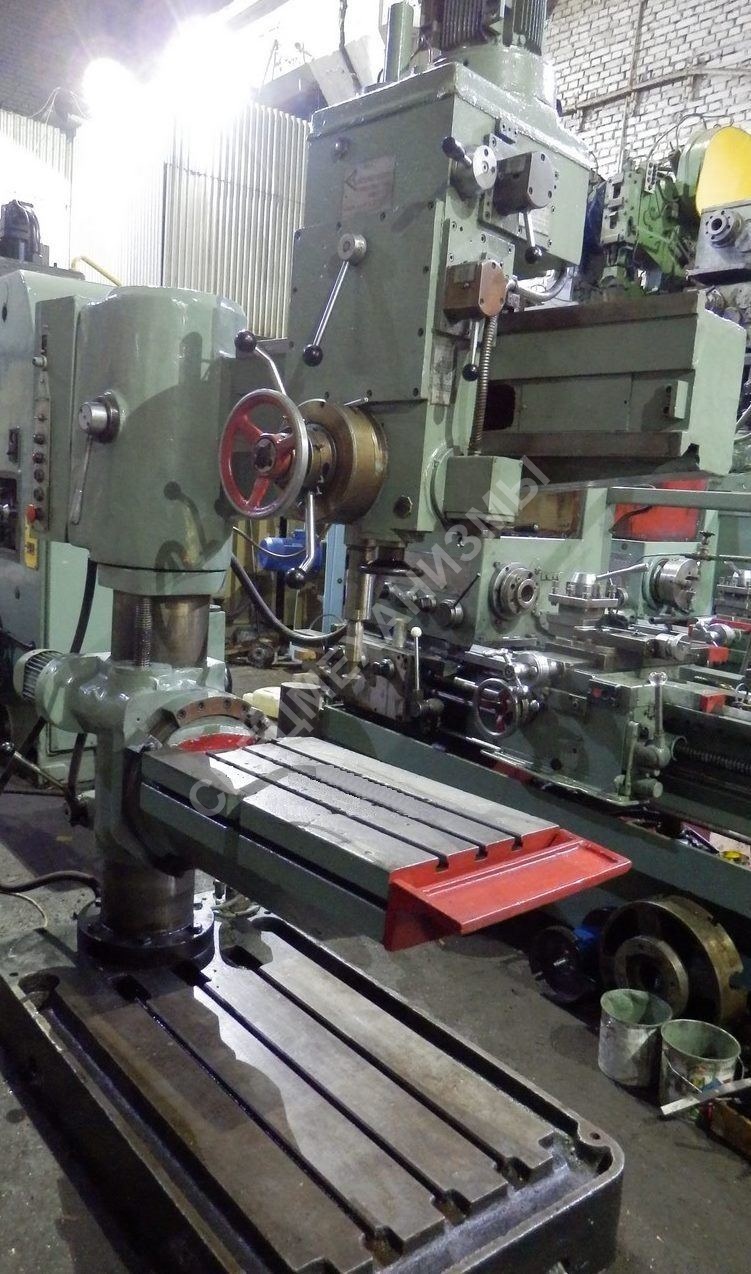

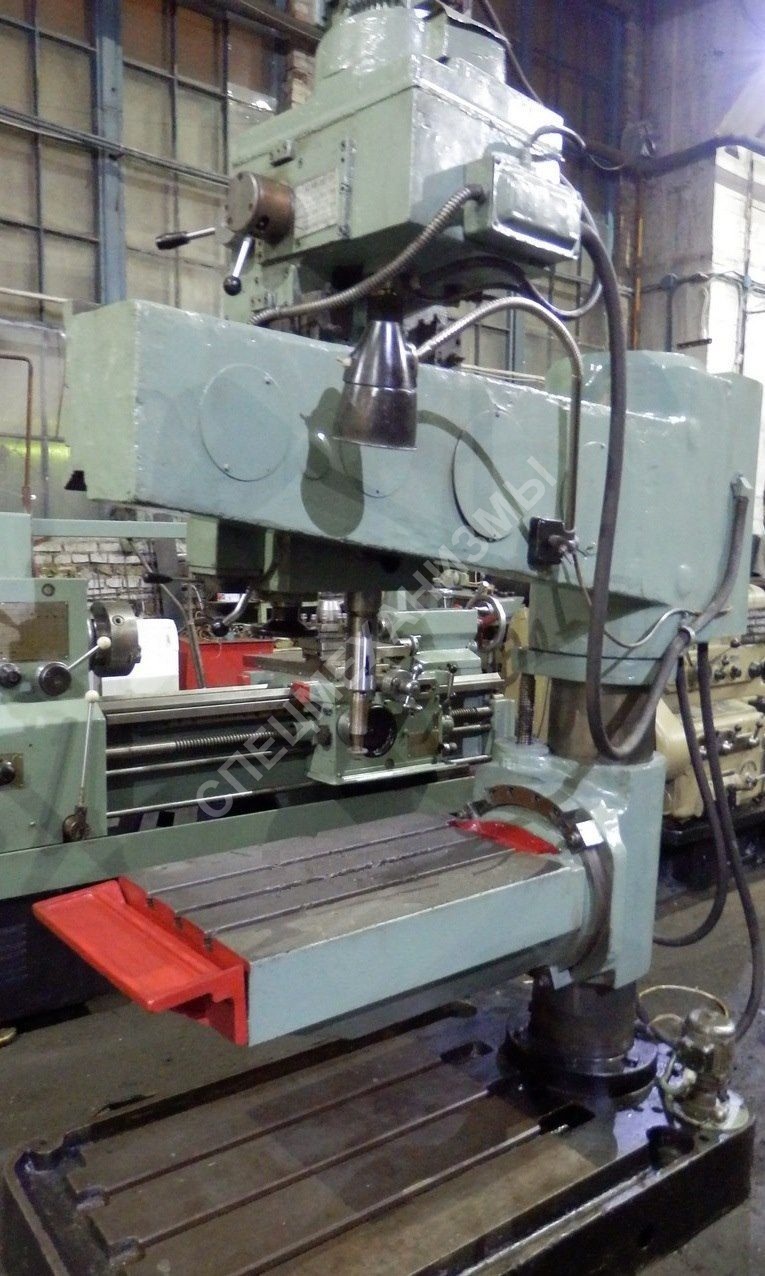

Станок радиально-сверлильный мод. 2532Л
Стоимость: Уточняйте
Станок радиально-сверлильный 2532Л предназначен для сверления, рассверливания, зенкерования, развёртывания отверстий, нарезание резьбы, подрезки плоскостей резцом и торцевым инструментом и выполнения других аналогичных операций. Станок рассчитан на сверление отверстий диаметром до 40 мм в стали марки 45 по ГОСТ 1050-74. Особенностью станка является наличие подьемно-поворотного стола, который расширяет технологические возможности станка, позволяя обрабатывать отверстия под различными углями. Поворот рукава и стола вокруг колонны позволяет обрабатывать крупногабаритные детали на плите и вне плиты станка.
Технические характеристики | |
---|---|
Наибольший условный диаметр сверления в стали 45, мм | 40 |
Вылет шпинделя от образующей колонны: | |
наименьший, мм | 280 |
наибольший, мм | 1000 |
Наибольшее расстояние от торца шпинделя до плиты мм | 1120 |
Расстояние от торца шпинделя до стола: | |
наименьшее, мм | 15 |
наибольшее, мм | 630 |
Диаметр колонны, мм | 250 |
Ход шпинделя, на 1 оборот лимба, мм | 94,2 |
Размер конуса шпинделя по ГОСТ 2847-67 | Морзе 4 |

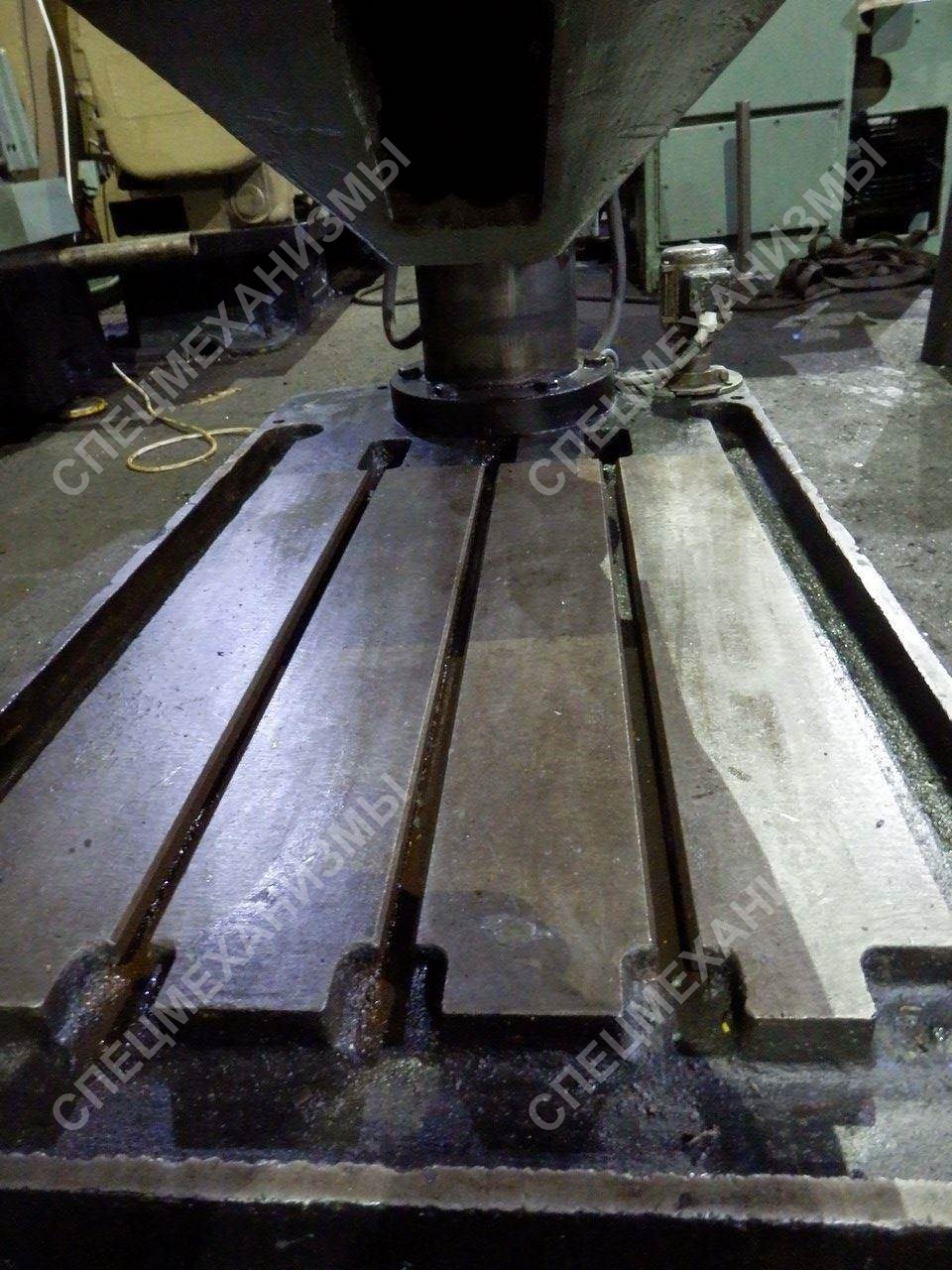

Ширина фундаментной плиты, мм | 800 |
Ширина паза по ГОСТ 1574-71, мм | 22 |
Размеры рабочей поверхности стола по ГОСТ 6569-70: | |
ширина, мм | 450 |
длина, мм | 1000 |
Количество ступеней скоростей шпинделя | 12 |
Пределы скоростей шпинделя, об/мин | 45-2000 |
Количество ступеней механических подач шпинделя | 6 |
Пределы подач мм/об | 0,1 — 1,1 |
Количество электродвигателей на станке | 3 |
Мощность главного привода, кВт | 3,0 |
Габаритные размеры: | |
длина, мм | 1850 |
ширина, мм | 800 |
высота, мм | 2600 |
Масса станка, кг | 2050 |
