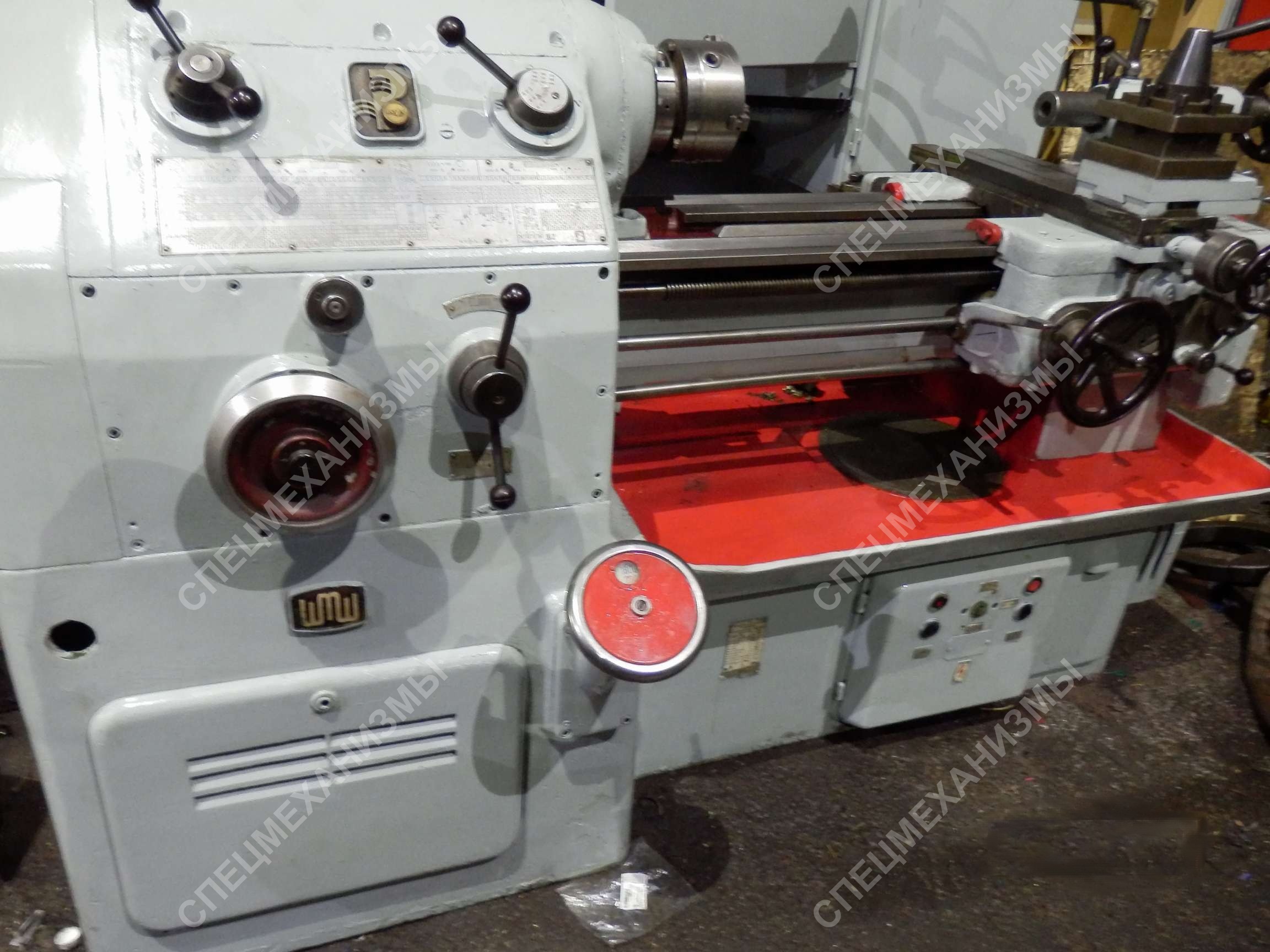

Станок токарно-винторезный DLZ 315 (Германия)
Стоимость: Уточняйте

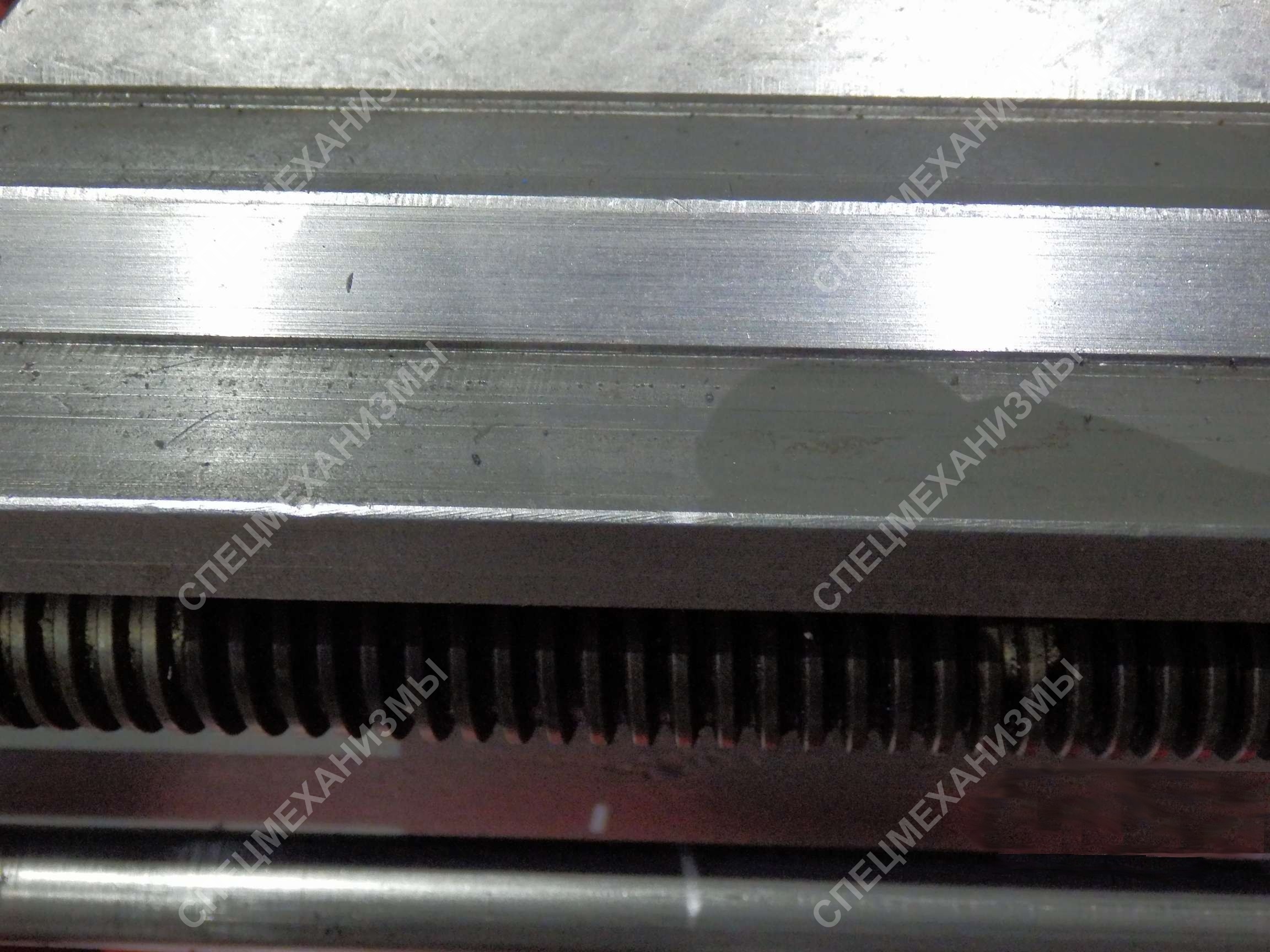

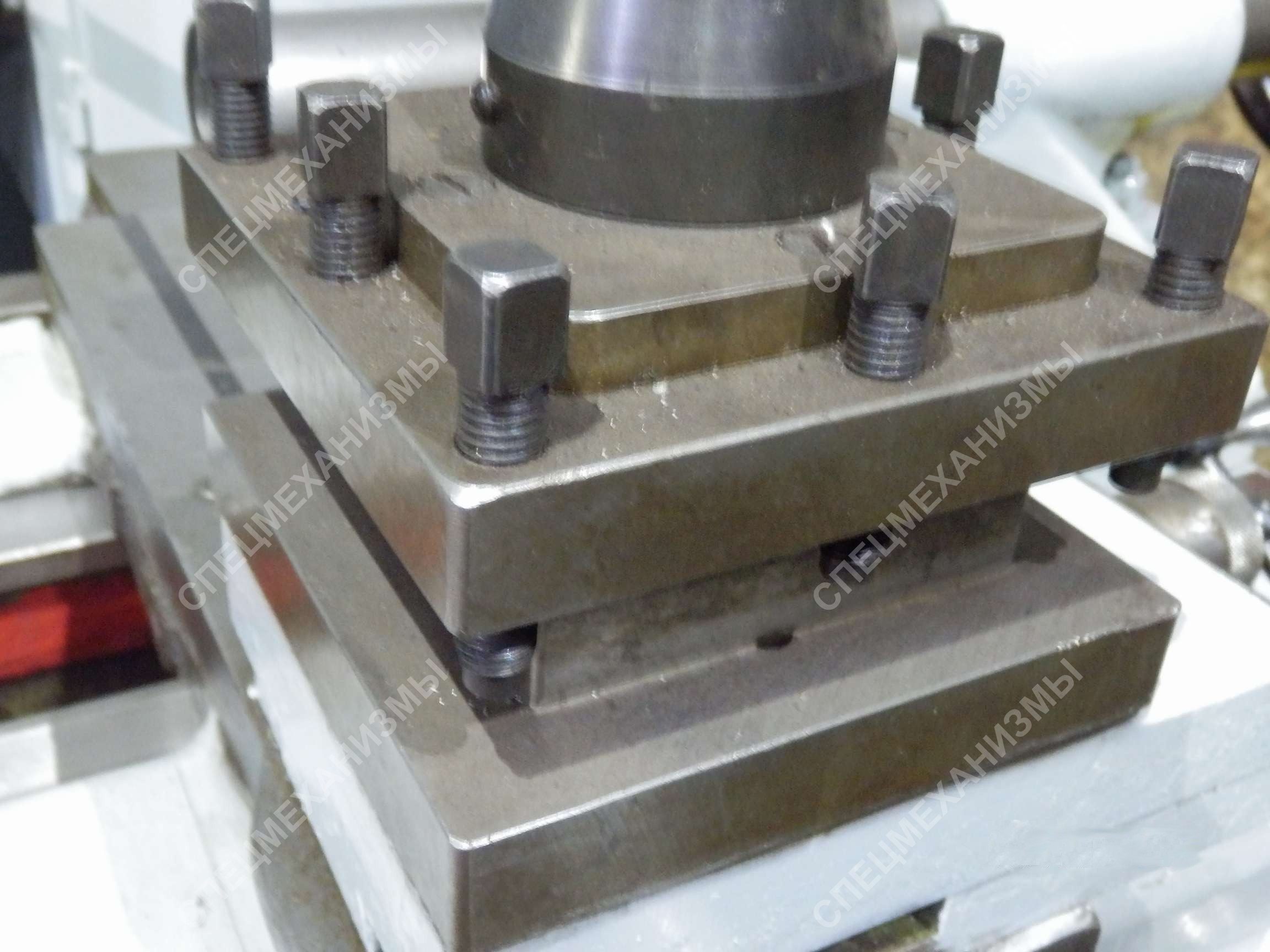

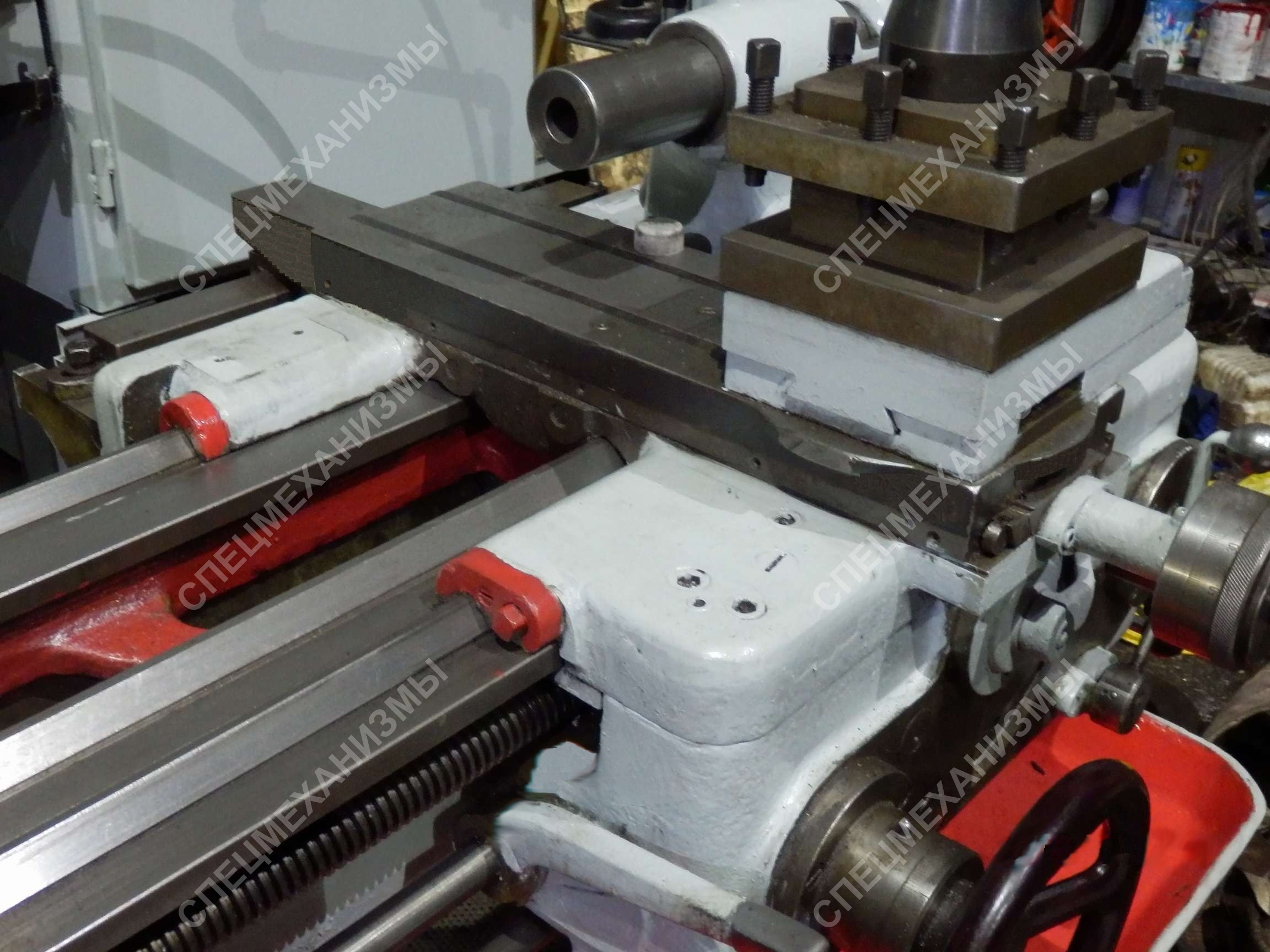

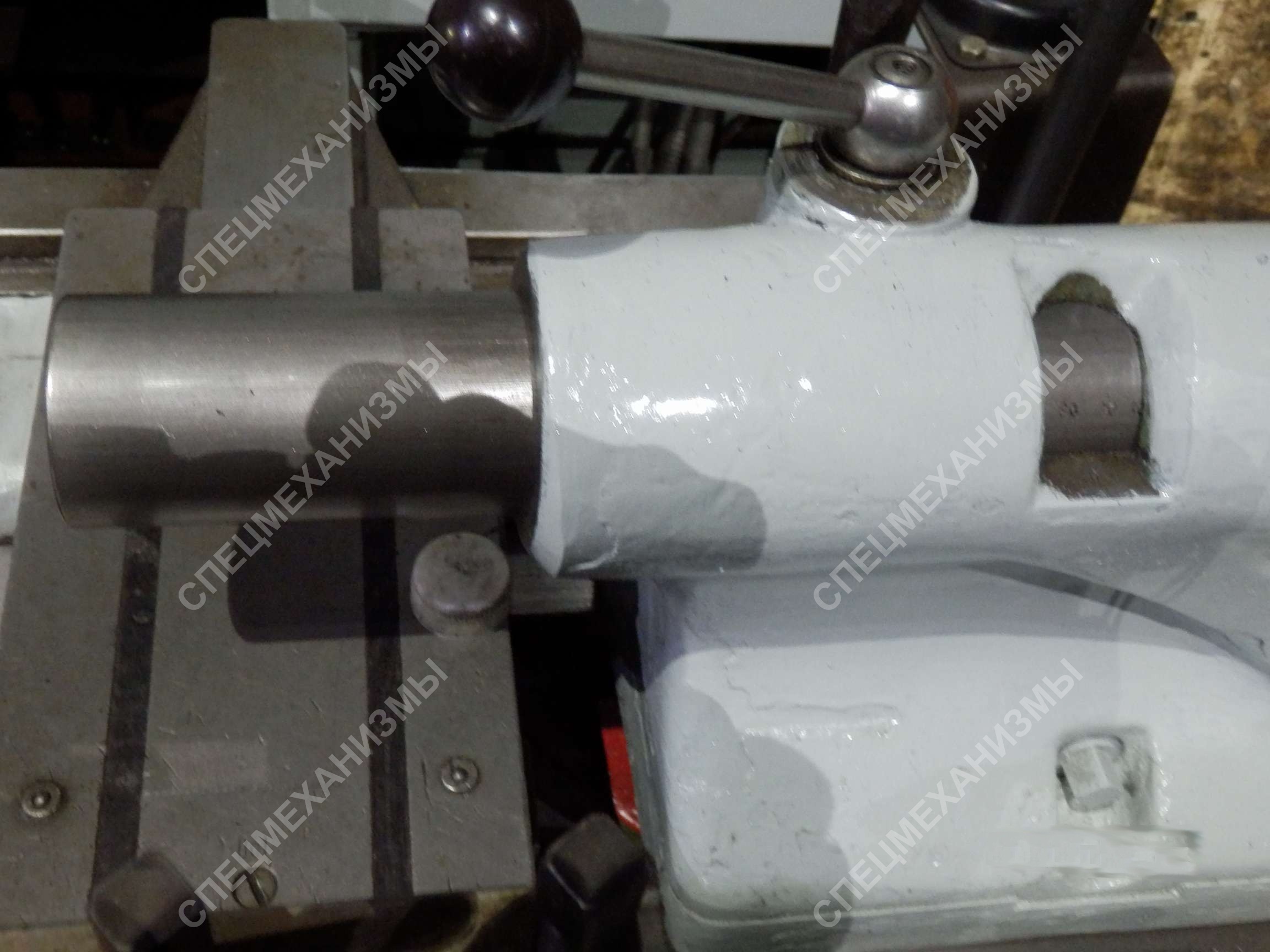

Токарно-винторезный станок мод. DLZ 315 является особо точным станком, предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. Производство VEB WERKZEUGMASCHINENFABRIK BERGGIESSHUBEL Германия. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.
| Технические характеристики станка: | DLZ 315 |
|---|---|
| Наибольшая длина обрабатываемого изделия, мм | 500 |
| Высота оси центров над плоскими направляющими станины, мм | 170 |
| Пределы оборотов, об/мин | 25-1800 |
| Пределы подач, мм/об: | |
| Продольных | 0,008-6 |
| Поперечных | 0,005-3,75 |
| Мощность электродвигателя главного привода, кВт | 3,6 |
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 315 |
| Наибольший диаметр обработки над поперечными салазками суппорта, мм | 190 |
| Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм | 32 |
| Конус в шпинделе | конус Морзе 5 (укороченный) |
| Конус в задней бабке | конус Морзе 3 |
| Габаритный размеры станка, мм: | |
| Длина | 2230 |
| Ширина | 1000 |
| Высота | 1450 |
| Масса станка, кг | 1900 |
