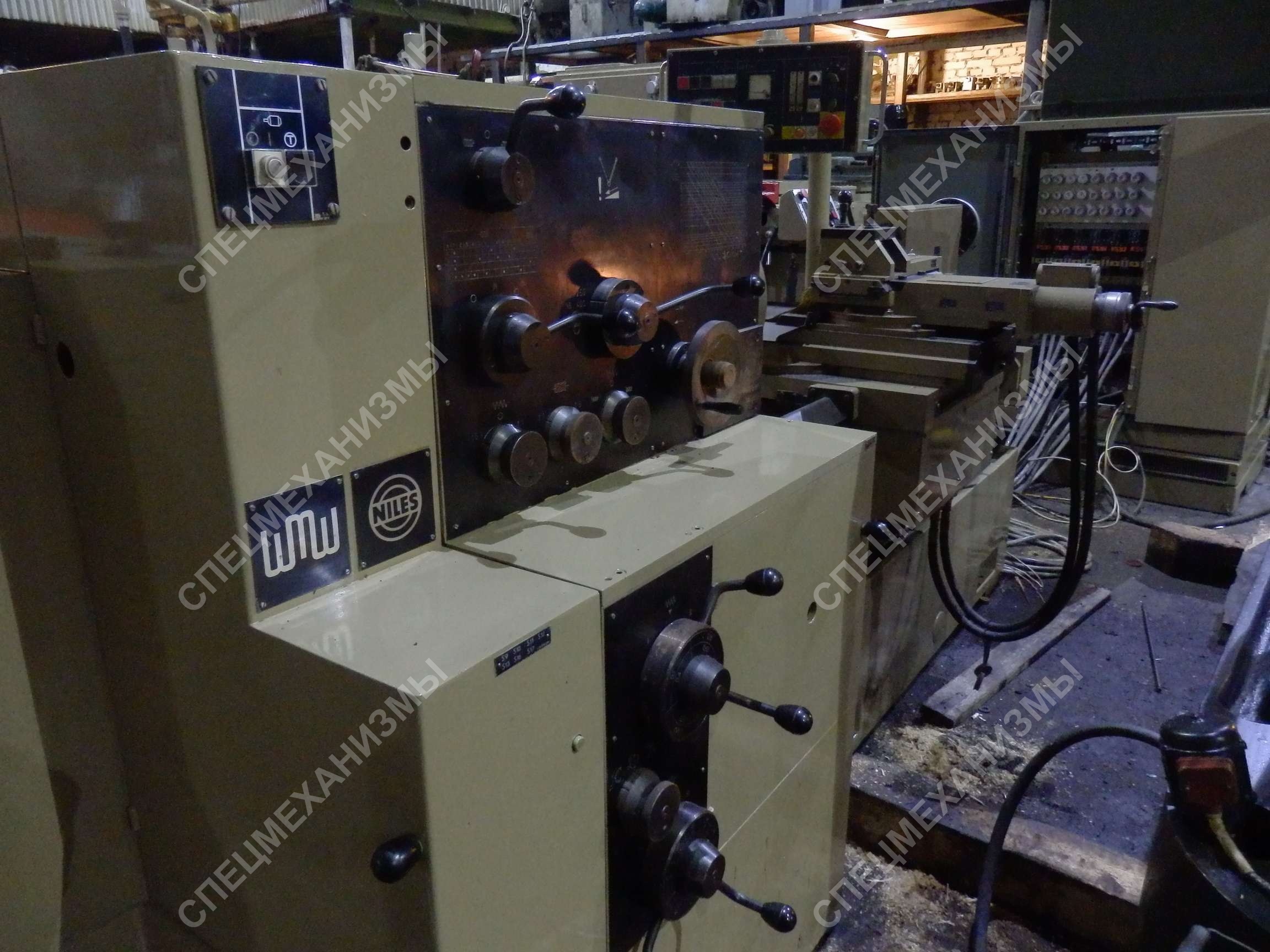

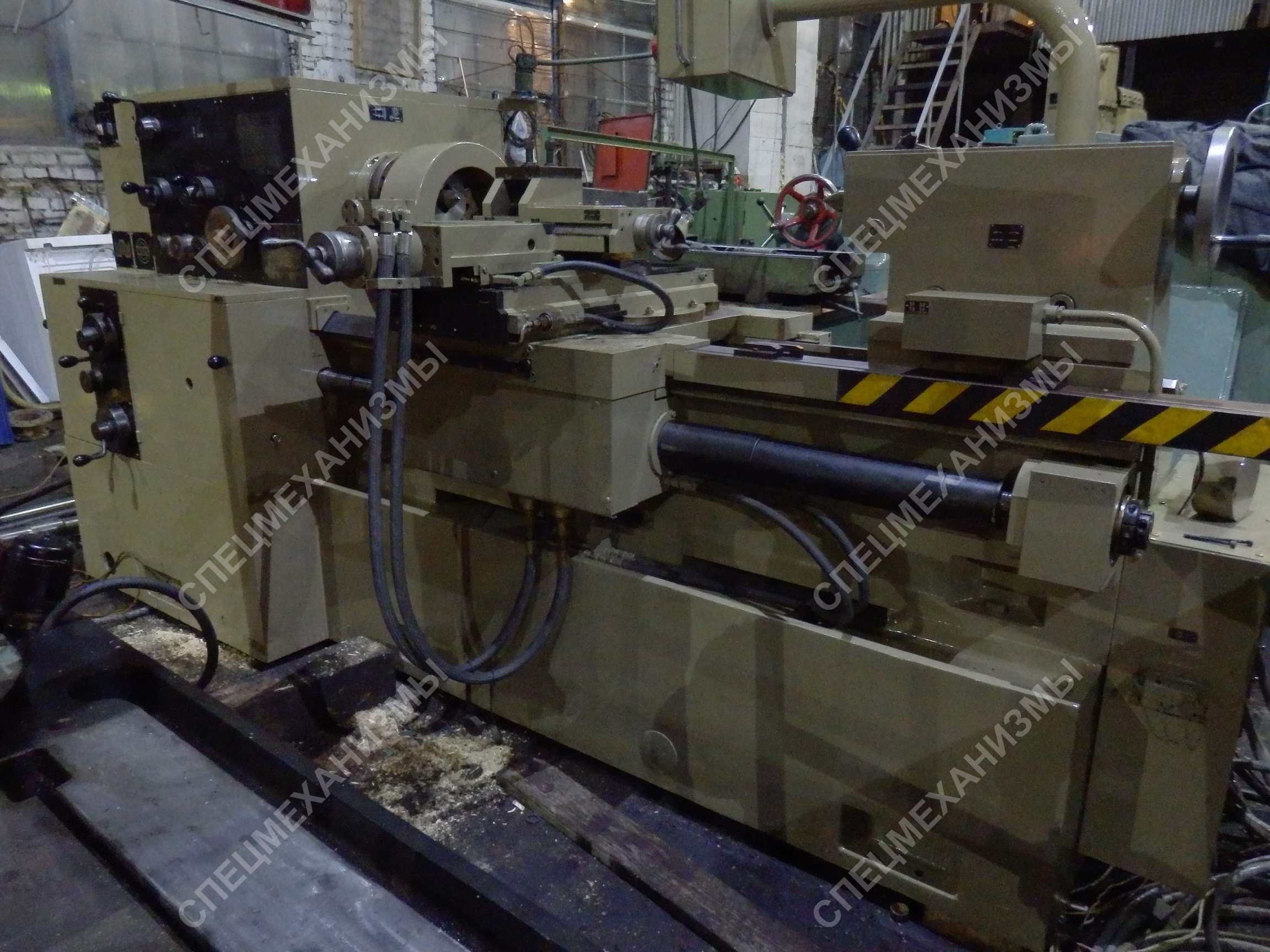

Станок токарно-затыловочный мод. NILES VEB DH250-4
Стоимость: Уточняйте
Предназначен для затылования одно и многозаходных червячных модульных фрез, а также гребенчатых, дисковых и фасонных фрез и инструментов с прямыми, косыми или торцовыми затылуемыми зубьями. Отличительными особенностями станка являются:

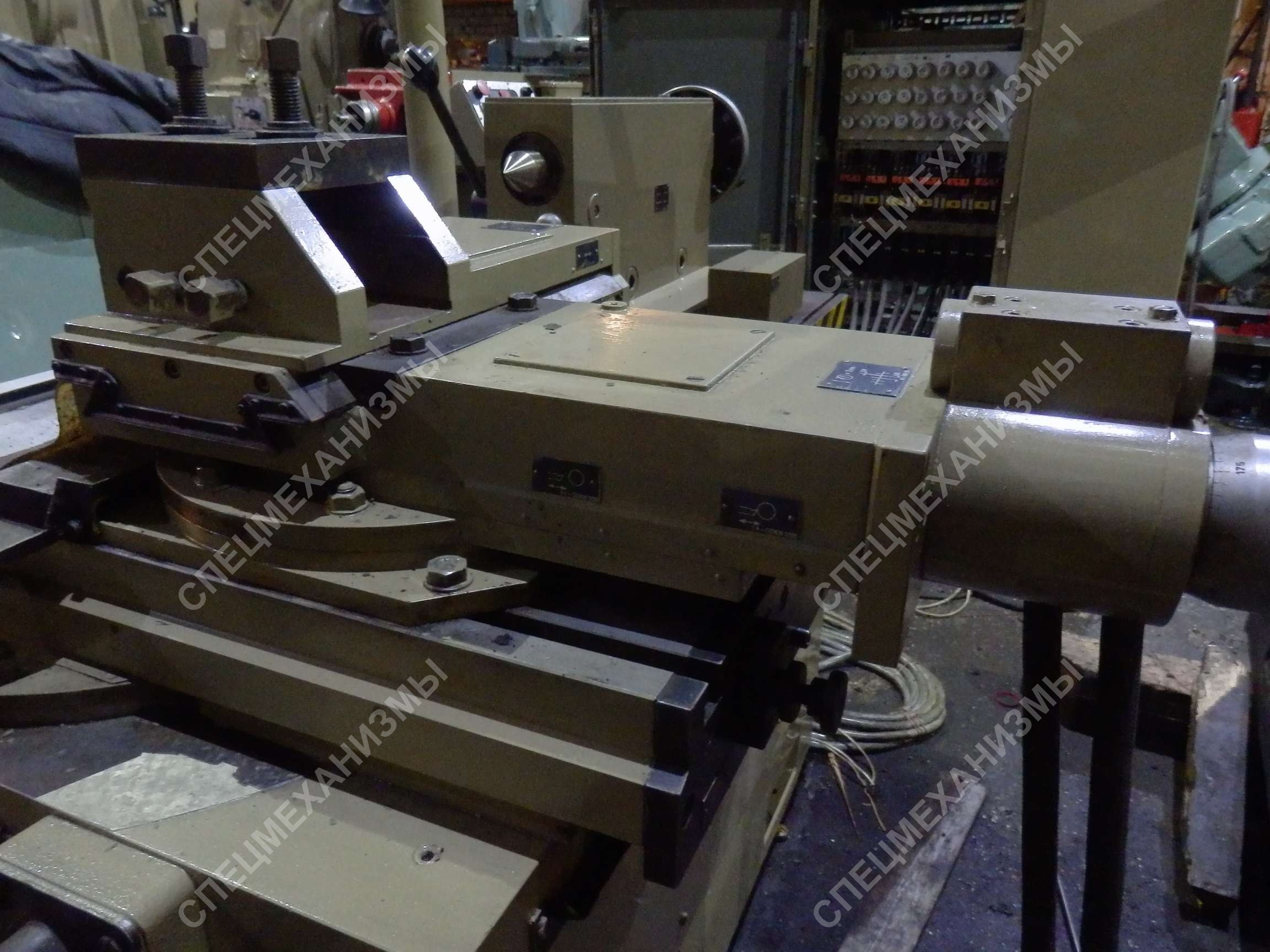

- специальная конструкция суппорта, позволяющая осуществлять затыловочные движения;
- наличие кинематических цепей делительного движения и дополнительного вращения кулачка, отсутствующих у токарно-винторезных станков;
- возможность выполнять все виды токарных работ;
- возможность, обеспечивать работу по полуавтоматическому циклу.
Для шлифования затылков зубьев закаленных инструментов станок снабжен специальным шлифовальным приспособлением.
Станок новый (без эксплуатации), в комплекте новые приспособления и оснастка, полный комплект шестерен.
| Технические характеристики | |
|---|---|
| диаметр обрабатываемой детали, мм: | 250 |
| высота центров над приспособлением, мм | 150 |
| высота центров над станиной, мм | 300 |
| длина обработки, мм; | 630 |
| Расстояние между центрами, мм | 1000 |
| угол поворота кронштейна шлифовального шпинделя, град. | 360 |
| отверстие в шпинделе, мм | 27 |
| ход быстрого отвода инструмента, мм | 40 |
| диапазон числа оборотов шпинделя (бесступенчатые 4 шага), об/мин | 1–400 |
| диапазон числа оборотов при обратном ходе шпинделя (бесступенчатые), об/мин | 2,5–630 |
| число продольных подач | 18 |
| диапазон продольных подач, мм/об | 0,063–10 |
| Пределы шагов резьбы метрической, мм | 0,4–225 |
| Пределы шагов резьбы дюймовой, дюйм | 0,016–9 |
| Пределы шагов резьбы модульной, модуль | 0,16–71 |
| Пределы шагов резьбы питчевой, мм/дюйм | 200-04 |
| шаг стружечных канавок, мм | 100–20.000 |
| шаг стружечных канавок, дюйм | 4–800 |
| делимые числа заходов | 2-48 |
| мощность главного двигателя, kW | 9 |
| Масса станка (с приспособлениями), кг | 6000 |
