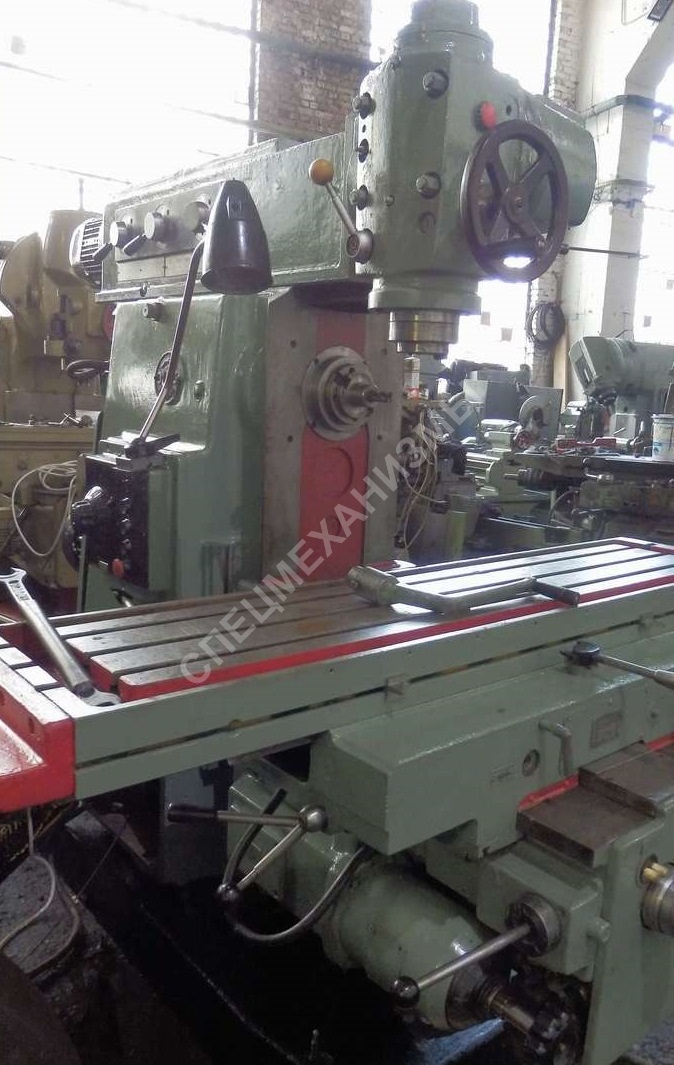

Станок универсально-фрезерный мод. 6Р83Ш
Стоимость: Уточняйте
Широкоуниверсальный фрезерный станок мод. 6Р83Ш предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Станок оснащен хоботом, на котором установлены накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола практически под любым углом в любой плоскости.
Наличие отдельного горизонтального шпинделя позволяет использовать этот станок как обычный горизонтально-фрезерный.
Мощность приводов и высокая жесткость станка позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Особенности конструкции:
- базовая модель (автоматические циклы по 3 координатам);
- тип широкоуниверсальный;
-
Основные конструктивные преимущества станка:
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение шпинделя при остановке электромагнитной муфтой.
-
Основные технологические преимущества станка:
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- повышенный класс точности;
- возможность одновременной работы двумя шпинделями;
- высокая жесткость;
- надежность и долговечность.
Технологические возможности станка могут быть расширены за счет применения на нем делительной головки, поворотного или глобусного столов.
| Технические характеристики | |
|---|---|
| Размеры рабочей поверхности стола, мм | 1600х400 |
| Наибольшее перемещение стола, мм: | |
| продольное | 1000 |
| поперечное | 320 |
| вертикальное | 420 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-450 |
| расстояние от оси шпинделя до хобота, мм | 190 |
| Расстояние от торца шпинделя поворотной головки до стола, мм | 70-570 |
| Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм | 250-900 |
| Пределы частот вращения горизонтального шпинделя, об/мин | 31,5-1600 |
| Количество скоростей горизонтального шпинделя | 18 |
| Частота вращения шпинделя поворотной и накладной головок, об/мин | 50-1600 |
| Количество скоростей шпинделя поворотной и накладной головок | 11 |
| Максимальная нагрузка на стол (по центру), кг | 300 |
| Диапазон подач стола, мм/мин: | |
| продольных | 25-1250 |
| поперечных | 25-1250 |
| вертикальных | 8,3-416,6 |
| Мощность электродвигателей приводов, кВт: | |
| основного шпинделя | 10 |
| подач стола | 3 |
| вертикальной головы | 3 |
| Конус шпинделя по ГОСТ 30064-93 | |
| основного | ISO 50 |
| вертикальной головы | ISO 40 |
| Габаритные размеры, мм | |
| длина | 2680 |
| ширина | 2260 |
| высота | 2040 |
| Масса станка с электрооборудованием, кг | 4500 |
